1工程概況

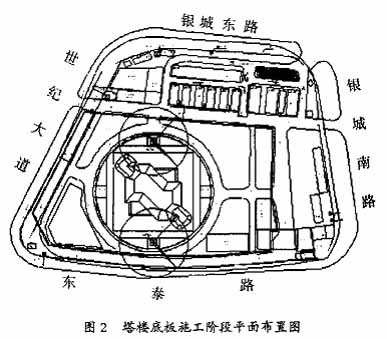

上海環球金融中心工程位于上海陸家嘴金融貿易區，與金茂大廈相鄰，該工程地上101層，地下3層，地面以上實體高度為492 m，總建筑面積為37．7萬m 2，為多功能摩天超高層建筑(見圖1)。主樓工程樁為Ф700 mm的鋼管樁，圓形圍護墻內共1 242根，有P700 mm *15 mm、P700 mm *18 mm和P700 mm * 11 mm三種規格。主樓區域基坑呈100 m內徑的圓形，基坑面積約7 850 m2。主樓基礎底板厚度一般為4．0 m和4．5 m，圓形圍護墻內含部分裙房底板，厚度為2 m。主樓與裙房基礎面過渡段為坡面，高差2 m．水平投影長6．34 m。主樓基礎挖深18．35 m。電梯井深坑位于基坑中部，面積約2 116 m2 ，開挖深度約25．89m。主樓基礎底板混凝土總方量約38 900 m3，強度等級為C40，抗滲等級為P8、R60。底板水平鋼筋采用鋼筋束形式，鋼筋束為兩根一束。底板內設豎向抗剪鋼筋，主樓底板鋼筋總最約7 000 t。主樓中部的電梯井深坑處底板最大厚度為12．04 m，落深部分的基坑混凝土量約為10 000 m3(圖2)。
2關鍵技術研究
我們在超大體積低水化熱混凝土配制研究之前對聚羧酸系外加劑的抗裂機制、混凝土的水化熱理論分析、聚羧酸系外加劑的選擇、聚羧酸系外加劑與水泥的適應性、攪拌工藝的改進、混凝土初凝時間的確定、攪拌運輸車輛的確定等方面進行了系統研究，為混凝土的合理配制提供了條件。
2．1超大體積低水化熱混凝土配制研究
2．1．1原材料選擇
(1)水泥。在選用配制大體積混凝土所用的水泥時，優先考慮選用42．5普通硅酸鹽水泥，同時兼顧與外加劑的適應性，其質量指標符合《硅酸鹽水泥、普通硅酸鹽水泥》(GB175-1999)的規定。
(2)砂。用表面潔凈、級配良好、細度模數在2．6～3．1的中粗砂。砂的質量指標符合《普通混凝土用砂質量標準及檢驗方法》(JGJ52—92)的規定。
(3)碎石。用質地堅硬、級配良好、石粉臺量低、針片狀顆粒臺量少、空隙率小的5～25 mm碎石。碎石的質量指標符合《普通混凝土用碎石或卵石質量標準及檢驗方法》 (JGJ53—92)的規定。
(4)摻合料。用活性指數高、細度適中、流動度大、燒失量小的Ⅱ級粉煤灰、S95礦渣微粉，其質量指標分別符合《用于水泥和混凝土中的粉煤灰》(GB1596—2005)、《用于水泥和混凝土中的粒化高爐礦渣微粉》(GB／T18046-2000)的規定。
