噴頭布置是根據梁框設計，噴頭間距2.70m，可以滿足規范要求。
系統作用面積160m2，噴頭作用面積設11.5m2，設計噴水強度8L/min•m2，估算流量8×160×1.3／60=27.73L/s，
5.2 流量： 27.73L/s 采用K=80 噴頭
作用面積內噴頭的數量N=A/AS=160/8=20個噴頭。設計中取21個
按正方形布置，噴頭間距為2.7m，作用面積的長邊為
L=1.2A1/2=1.2×1601/2=15.18m，實際取19.65m>15.18m
短邊為：B=160/19.65=8.14m，實際取8.25m
支管噴頭數量=21／7=3排
計算噴頭數為21個，計算面積為7×3×11.5=241.5 m2>240m2
符合設計要求，另下層車位單設噴頭，形狀如圖：

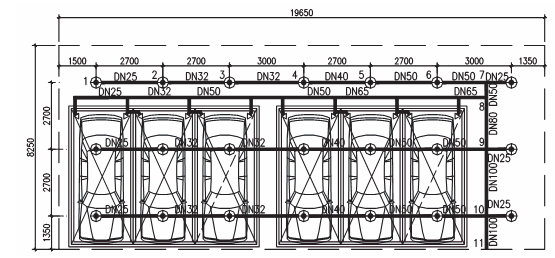

圖四 噴頭形狀示意圖
作用面積內第一個噴頭工作壓力為：
作用面積內第一個噴頭工作實際保護面積為F=2.85×2.85=8.12m2
Q=8×8.12=64.96L/min Ps=（q/k）2/10=（64.96/80）2/10=0.09MPa
（注：《自動噴水滅火系統設計規范》[GB50084-2001（2005版）]規定第一個噴頭工作壓力最小壓力為0.05MPa）
本設計水頭損失采用舍維列夫公式計算。
噴頭支管流量折算系數為：
KZ=QZ/（10PZ）1/2=64.96/（10×0.09）1/2=68.47
注：下層車架噴淋按一根支管考慮，設計噴頭數采用7個。

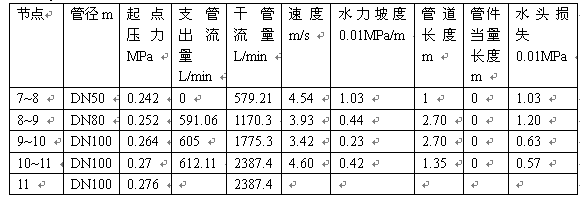

由上表可知，本立體車庫設計實際噴淋用水量為2387.4/60=39.79L/s
以上所述，是筆者通過本次設計結合新的規范所得的一些設計思路和方法，希望可以在實際工作中給同行以參考。
參考文獻［1］ 高層民用建筑設計防火規范［M］. GB50045-95. 2005
［2］ 自動噴水滅火系統設計規范［M］. GB50084-2001. 2005
［3］ 自動噴水滅火系統設計手冊［M］
