大型高層商業建筑的消防設計因其單層面積較大，平面功能較多，故消防系統較復雜，消防設計歷來是給排水設計中的重點和難點，另我國于2005年10月1日起開始執行新的《高層民用建筑設計防火規范》[GB50045-95（2005版）]及《自動噴水滅火系統設計規范》[GB50084-2001（2005版）]進一步提高了對大型高層商業建筑的設計要求，本文僅結合筆者于2006年上半年設計的一處大型高層商業建筑闡述一下對其消防給排水設計的心得與體會，以及在設計過程中遇到的一些難點及解決方法，與同行共享。
該商業建筑為銅陵有色經貿部地塊-商業、金融業建筑工程，位于安徽省銅陵市淮河大道以西，長江二路以南，總建筑面積63356m2，由立體停車庫（地下一層）、商場（一~五層）組成，單層面積超過1萬m2，建筑總高度為31.80m，為一類高層商業樓。商場內包含有大型超市，商場、小商業及餐飲，功能比較復雜，各功能分區消防系統設計也不盡相同，以下筆者由幾方面來敘述消防系統的設計。
供水形式：
消火栓系統及自動噴淋滅火給水系統：均采用臨時高壓消防給水系統。
消火栓系統：在地下一層消防水泵房?jī)?nèi)消火栓泵直接抽吸消防水池儲水，通過供水管網、消防水泵接合器及室內消火栓供消防水。
自動噴淋滅火給水系統：在地下一層消防水泵房?jī)?nèi)噴淋泵直接抽吸消防水池儲水，供水管網、消防水泵接合器及濕式報警閥組供噴淋消防水。
1. 消防水池容積
消火栓系統儲水：依據《高層民用建筑設計防火規范》[GB50045-95（2005版）]表7.2.2，本工程室內消火栓用水量為30L/s，因室內設有自動噴水滅火系統，故消火栓系統用水量可以減少5L/s，實際采用25L/s，需儲存3h消火栓用水量，共計270m3。
自動噴水系統儲水：本建筑自動噴水最高危險等級部分為超市倉庫區域，由建筑平面圖可知，超市倉庫位于該建筑物三層，其層高為5.20m，結構專業設計該區域主梁高度為0.80m，另暖通專業設計風管及消防排煙管道最大高度為0.50m，故該區域凈空為3.90m，儲物高度小于3.50m，由平面布置可知，該倉庫屬于雙排貨架儲物倉庫，根據《自動噴水滅火系統設計規范》[GB50084-2001（2005版）]續表一可知，該區域?yàn)閭}(cāng)庫危險Ⅱ級，設計噴水強度12L/min•m2，作用面積240m2，估算流量12×240×1.3／60=62.40L/s，儲水時間采用1.5h，共計340m3。
由以上可知，消防水池共需儲水容積為610m3，因銅陵當?shù)厥姓┧畻l件較好，消防水池兩路進水，故考慮消防時段市政供水60m3，消防水池實際儲水容積采用550m3，根據規范把消防水池分為兩格。
2. 屋面穩壓系統設計
屋面穩壓系統由屋面消防水箱及穩壓泵組成，根據規范，屋面消防水箱采用18m3，消防水箱最低水位距最高一層消火栓及噴頭應高于7m，本建筑對建筑立面要求較高，故如果根據規范要求勢必會對建筑立面造成影響，對結構處理也帶來很大困難，故筆者采用屋面設消防增壓泵來解決頂層消火栓及噴淋系統的水壓?jiǎn)栴}。
消火栓系統穩壓設備采用消防穩壓泵二臺，一用一備，性能參數：流量Q=5L/s；揚程H=10m；功率N=3kW，
另配穩壓罐，調節容積300L。
自動噴水系統穩壓設備采用噴淋穩壓泵二臺，一用一備。性能參數：
流量Q=1L/s；揚程H=10m；功率N=1.1kW。另配穩壓罐，調節容積150L。
通過上述增壓系統的幫助，消防水箱高度得到控制，保證了建筑立面的和諧。
3. 自動噴水滅火系統管網布置
噴頭布置：
本設計為井字梁結構，柱距8.40m，主梁梁高0.80m，次梁梁高0.50m，因梁高較高，如按規范最大允許距離布置噴頭，勢必造成部分噴頭會受到主次梁阻擋，從而影響噴射效果，降低局部單位面積內噴水強度，無法達到規范要求，從實際使用和經濟角度綜合分析，本設計噴頭根據主次梁布置，噴頭位于梁框中間，噴頭之間間距采用2.70m，噴頭距梁邊距離為1.35m，可以滿足規范要求。

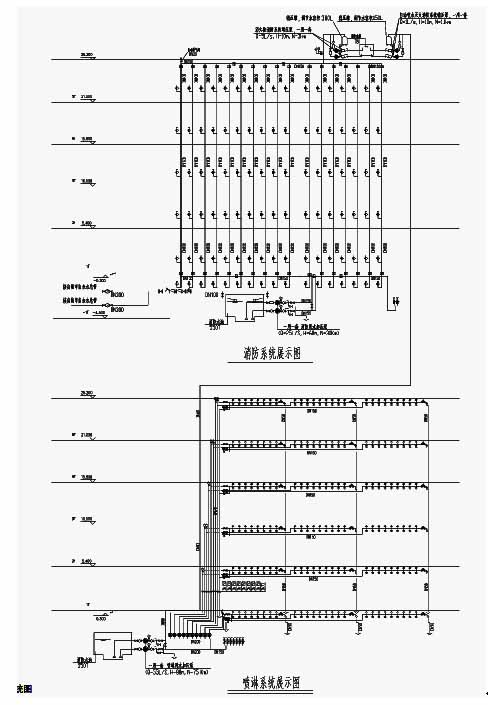

圖一 消防系統圖
