噴淋支管布置：
如噴淋管道貼梁底布置，直立型上噴頭距板頂距離根據規范要求不應超過0.15m，本設計控制為0.10m，而主梁梁高0.80m，可知噴淋豎向立管長度為0.75m左右，局部可達1.00m，且該段管道管徑僅為DN25，根據以往工程實踐經驗，當空間較大時該段支管穩定性較差，影響噴頭的噴水效果，很多此類工程均在該段支管上增加不銹鋼拉桿，本工程面積較大，噴頭較多，勢必會造成消防管網土建投資成本的增加，另外本建筑空調通風及排煙管道較大，而大型商場對層高要求又比較高，因此，需要對噴淋管網的布置進行優化。基于上述原因，經與結構專業協商，從施工難度方面考慮，本設計采用噴淋主管貼主梁底且平行于空調主風管布置（注：空調管道貼梁底），支管貼次梁底，穿主梁，單側支管連接噴頭不超過四個，管徑小于等于DN40，結構專業在主梁上預留65mm洞，洞口中心標高為：主梁底向上200mm，由此，豎向支管長度縮短為0.55m，不必采用不銹鋼拉桿，管道穿梁處也可作為一個吊架考慮，節省了大量橫向支管的吊架，通過對噴淋管網的以上優化，本設計既節省了土建投資，又提高了商場的凈空，達到了設計要求。
4. 倉庫區域噴頭布置及噴淋管網水壓計算
根據規范，本設計倉庫區域危險等級為倉庫危險Ⅱ級，如上文，本工程噴頭布置是根據梁框設計，噴頭間距2.70m，可以滿足規范要求。
系統作用面積240m2，噴頭作用面積設9m2，設計噴水強度12L/min•m2，估算流量12×240×1.3／60=62.40L/s，
流量：62.40L/s 采用K=115噴頭
每個噴頭的保護面積As=2.7×2.7=7.29m2
作用面積內噴頭的數量
N=A／AS=240／7.29=32.9個噴頭。設計中取35個
按正方形布置，噴頭間距為2.7m，作用面積的長邊為
L=1.2A1/2=1.2×2401/2=18.59m，實際取19.65m>18.59m
短邊為
B=240／18.59=12.91m，實際取13.95m
支管噴頭數量7個，33／7=5排
計算噴頭數為35個，計算面積為7×5×2.72=255.15m2>240m2

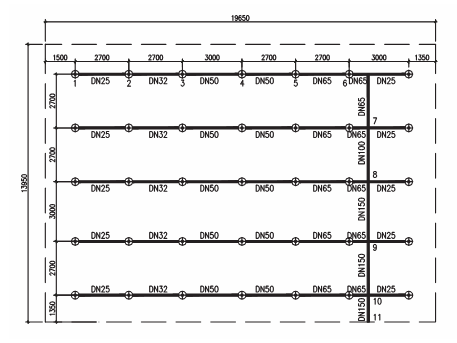

符合設計要求，形狀如圖：
作用面積內第一個噴頭工作壓力為：
作用面積內第一個噴頭工作實際保護面積為F=2.85×2.85=8.12m2
Q=12×8.12=97.47L/min
Ps=（q/k）2/10=（97.47/115）2/10=0.072MPa
（注：《自動噴水滅火系統設計規范》[GB50084-2001（2005版）]規定第一個噴頭工作壓力最小壓力為0.05MPa）
本設計水頭損失采用舍維列夫公式計算。
噴頭支管流量折算系數為： KZ=QZ/（10PZ）1/2=97.47/（10×0.072）1/2=114.8
作用面積內第一個噴頭工作壓力為：
作用面積內第一個噴頭工作實際保護面積為F=2.85×2.85=8.12m2
Q=12×8.12=97.47L/min
Ps=（q/k）2/10=（97.47/115）2/10=0.072MPa
（注：《自動噴水滅火系統設計規范》[GB50084-2001（2005版）]規定第一個噴頭工作
壓力最小壓力為0.05MPa）
