1、運維階段BIM模型的關鍵要素
眾所周知，在BIM的理念里，建筑全生命周期中，BIM數據是一個被循環利用和增量附加的過程，從設計——施工——運維是逐步深化的過程， 但每個階段的BIM數據因?yàn)槠鋺?yīng)用場景的不同，都有其關鍵的要素和特征。因?yàn)檫\(yùn)維階段更加關注于空間、系統拓?fù)湟约斑\(yùn)維數據的關聯，相較于設計和施工階 段，運維階段的數據要更加側重于BIM數據提取，以及模型視圖的應用。在運維階段，BIM數據中的關鍵要素主要有以下幾個：
設施對象：運維管理中，“設施”是管理的基礎元素之一，設施可能是一個設備，系統、結構物或者其它任何可能被用于管理的對象，這個對象與 BIM模型的模型對象是緊密關聯，但又不是一一對應的，其之間的關系應該是一個組合和分解和關系，一個設施對象，可能由BIM模型中幾個模型對象組合而 成，也可能是BIM模型中一個模型的一部分，比如說，一個電梯系統，在運維管理中，可能是按照一個設施對象來管理，但在模型中卻是多個模型對象組成。所 以，運維階段，直接用現有BIM平臺軟件創建的BIM模型，在沒有經過二次加工和運維平臺二次組織的前提下，是比較難以直接應用的。
空間對象：空間管理也是運維管理中的一個重要內容，但在目前的BIM軟件中，并沒有原生的“空間”對象概念，所以，這也是運維階段，需要對模型和數據結構進行優化的一個重要環節。
屬性數據：數據是BIM的核心所在，對于模型中的屬性數據的提取、組織和再利用，是運維平臺中數據處理的第一步，也是關鍵的一環。屬性數據是BIM模型中的原生數據，方便的查看、檢索屬性數據，才可以將BIM的價值在運維階段充分發揮。
實時運維數據：這個是數據是一般由BA系統提供，是建筑物實時產生的運維管理數據，比如能耗、溫濕度、空氣數據、外部環境等等。
視圖：在沒有BIM這個概念之前，運維管理也一直在進行，之所以BIM在運維階段有廣泛的應用價值，其可視化的特征是關鍵因素之一。因?yàn)?nbsp;BIM可以是三維化的，所以使得在運維可以變得更加直觀和準確，而不僅僅是依靠文字描述。沒有BIM，一樣可以進行運維管理，但通過BIM模型這樣一個更 加直觀、形象的交互環境，可以使得運維更加容易且高效。
元數據：運維階段，只有屬性數據、實時運維數據、視圖數據還是遠遠不夠的，需要有大量的外部數據做支撐，比如設備的廠家資料、維修記錄、二維圖紙等等，如何以結構化的方式來組織這些外部的非結構化的元數據，也是運維管理系統需要認真的關注的另外一個核心功能。
系統結構：設施、空間這些基礎對象，需要進行合理組織，使其更加方便高效的應用于運維，同時，因?yàn)檫\(yùn)維系統中需要對接大量的外部數據，所以 其編碼體系及標準顯得尤為重要，沒有唯一的編碼，就沒法再眾多系統中進行數據關聯，所以系統結構是運維平臺數據組織的核心。BIM平臺軟件對于模型對象的 組織，是按照其軟件設計來，而不是專門針對于某個應用領域來，所以將模型數據直接導出，應用于運維管理是不可取的，也是行不通的，所以必須要進行再組織和 再優化。
綜上幾點，BIM數據應用于運維的過程，就是一個將BIM數據再組織和利用的過程，以BIM數據為基礎，經過重新的優化、數據提取、轉換，依托一個BIM數據交互平臺，以圖形化的方式將不同數據源的數據集成、分類，結合運維管理的需要進行合理、高效的展現。
2.BIM數據重組及運維數據構建
在這個環節中，考慮到在目前建筑市場中Revit的主導地位，所以BIM平臺這塊就選擇以Revit為例進行描述。基于以往的經驗，我們將數據重組和構建的過程劃分為三個環節，分別是：BIM模型二次、基礎BIM運維模型創建、運維BIM模型創建。
BIM模型二次

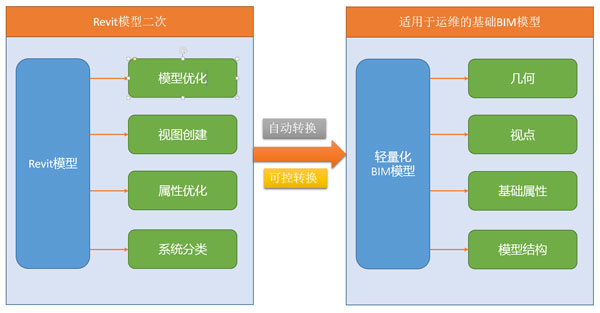

通常，我們用于運維階段的BIM模型有兩個途徑獲得，從設計、施工階段直接轉換，直接基于BIM平臺按照運維需要創建。但無論是以上哪一 種，我們都需要對BIM模型進行改造，才可以滿足后續應用的需要，所以我們將這個環節稱為“BIM模型二次”，究其原因，運維系統的構建，一方面是基于運 維的業務需求，一方面也要考慮我們在系統中采用的BIM模型交互平臺的功能，畢竟在現階段，為運維系統來開發一套展現BIM數據的圖形平臺是不太現實的， 所以需要結合以上兩點對BIM模型進行改造和優化。在目前市面上，與Revit結合的比較緊密的用于運維階段的BIM數據交互平臺大致有這么幾種，免費 的，Autodesk Design Review，收費的，Autodesk Navisworks，隨著目前Html 5逐漸成為主流，現在也出現了第三方的基于WebGL的零客戶端純?yōu)g覽器跨平臺方案，但也有一些諸如基于IFC，或者基于GIS平臺的，但因?yàn)榇嬖跀?shù)據轉 換、效率等問題，短期內還難以有廣泛應用。考慮大家的熟悉程度和流行度，此處我們暫以Navisworks為運維階段的BIM數據交互和展現平臺來表述。 這個階段的主要工作如下圖所示：

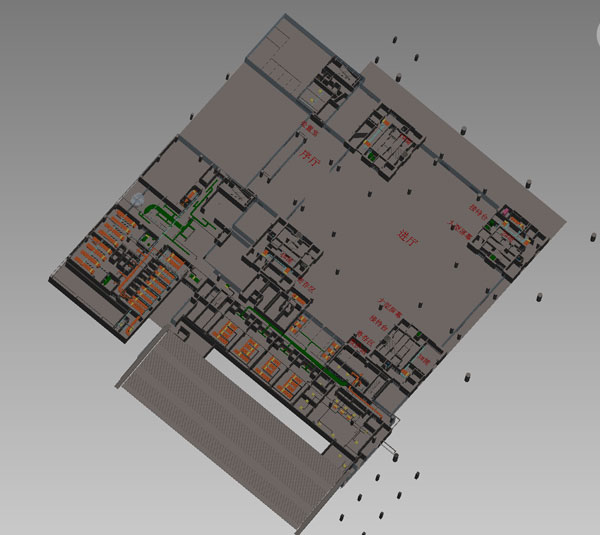

模型優化：這部分主要是面向運維的需要進行模型的重組，為后續轉換和應用建立基礎，比如下圖所示，模型中的對象的組織、空間劃分、系統拓?fù)?nbsp;關系的建立要嚴格按照運維階段應用的需要，同時為了方便后期的使用，需要添加對應的空間標識及其它Tag數據，方便后續與外部系統的數據對接。
