【摘 要】 隨著社會經濟水平的不斷發展， 近些年來， 大型超市如雨后春筍般在各地逐漸興起。此類商業建筑均具有大空間， 大跨度， 荷載大的特點。本文針對鋼筋混凝土多層框架結構形式的商業建筑設計中涉及的一些概念性、實際性問題， 如： 框架計算簡圖、抗震等級的確定， 短柱設計， 周期折減， 對超長混凝土結構如何有效設置后澆帶及控制和抵抗溫度收縮應力等， 依據現行規范， 運用設計理論并結合實際經驗提出了相應的解決措施。
文章不僅強調了這些問題的重要性， 而且為具體設計工作給出了可借鑒的方法， 對于正確理解設計理念，確保設計質量起到一定的幫助作用。
鋼筋混凝土多層框架結構作為一種常用的結構形式， 具有傳力明確、結構布置靈活、抗震性和整體性好的優點， 目前已被廣泛地應用于各類多層的工業與民用建筑中。近年來， 隨著計算機技術的不斷發展， 框架結構的計算也由手算轉向電算， 計算精度日益提高， 設計人員的工作強度逐漸降低。但是， 在框架結構的設計當中， 仍然存在著一些概念性和實際性的問題需要設計人員予以重視, 以確保設計質量的提高。本文從幾個方面提出了這些問題并給出了解決措施。
圖一 框架計算簡圖
1. 框架計算簡圖的確定
1.1無地下室的多層框架房屋
1.1.1 基礎埋深較淺時
現澆的框架結構梁柱剛接，計算簡圖的確定主要是確定底層柱的計算長度。根據《混凝土結構設計規范》GB50010-2002（以下簡稱《結構規范》）第7.3.11條第2項規定：一般多層房屋中梁柱為剛接的框架結構，底層柱的計算長度取基礎頂面到一層樓蓋頂面的高度H ；裝配式框架取1.25H 。這項規定在一般情況下很明確，但是在實際設計時，由于基礎尚未設計，基礎頂面標高無法確定，因此無法得到H值。這時，應該根據基礎經驗估算基頂標高，或者采用房屋底層層高加1m的經驗值作為H值取用，這樣做比僅取底層層高作為H值符合要求。
1.1.2基礎埋深較大時
為了增加房屋底部的整體性，減小位移，有時在±0.000m附近設置基礎連系梁。這種情況下，底層柱H值如果仍按1.1.1中取用顯然不合適，因為基礎連系梁與柱剛接，底層柱被梁分成了兩部分。如果H值取用基礎連系梁頂面到一層樓蓋頂面的高度，顯然也不合適，因為首先基礎連系梁的設計有時僅為構造設計，無法平衡底部柱腳的彎矩，亦無法作為上部結構的嵌固部分；另外這樣做也與《結構規范》第7.3.11條相悖。理想的做法是：將基礎連系梁以下的部分看作底層，柱的H值取用基礎頂面至連系梁頂面的高度，而把實際建筑的底層作為第二層考慮，層高H1取用連系梁頂層至一層樓面高度。
應當注意的是：當采用這樣的計算簡圖時，底層柱的配筋應取用基礎連系梁頂面和基礎頂面中較大的內力設計值進行計算。
1.2 帶地下室的多層框架房屋
對于帶地下室的多層框架結構，合理確定上部結構的嵌固位置是一個關鍵問題。對此，圖三 ③軸框架計算簡圖《結構規范》和《建筑抗震設計規范》GB50011-2001（以下簡稱《抗震規范》），都沒有明確地提出具體位置，需要具體問題具體分析。對于能夠滿足《抗震規范》第6.1.14條規定的地下室結構或者采用箱型基礎時，可以將地下室頂板作為框架上部結構的嵌固位置，在利用PKPM系列軟件進行設計時，樓層總數僅輸入地下室以上的實際層數，底層的層高H取實際層高。這樣計算出的地震作用與實際情況較為接近，但對于豎向荷載的計算需要計算至底層的柱底處。
對于不能滿足《抗震規范》第6.1.14條規定的地下室結構或者采用筏板式基礎時，嵌固位置最好取在基礎頂面。此時，利用電算進行樓層組合時，總層數應為實際的樓層數加上地下室的層數。例如：當房屋地上為5層，地下為2層時，總層數取7層。按此確定的計算簡圖經整體計算后，地震作用相對保守，結構設計偏于安全。另外，對于豎向荷載可一次性算至基礎頂面，便于基礎設計時直接采用相關內力。
2. 與井字梁相連的框架計算

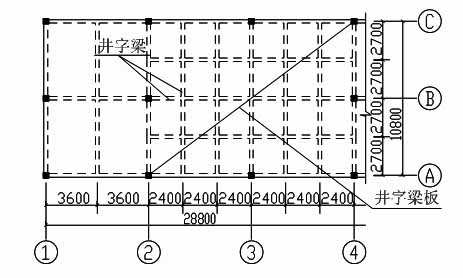

當多層框架房屋頂層或樓層局部為大空間時，經常采用井字梁板的結構形式，見圖2。對于井字梁直接作用在其柱上的某榀框架，在使用PM、PK軟件進行設計時，切忌不可機械地使用程序。
圖二 頂層井字梁板示意圖
井字梁不同于普通的梁，其縱、橫向的梁互為支撐共同受力，不能將支撐于框架柱上的井字梁視作框架梁。但是，通過PM軟件直接形成的框架計算簡圖（見圖3 ③軸框架計算簡圖），卻把屋頂?shù)木至鹤鳛榱艘桓蚣芰海@是完全錯誤的。
