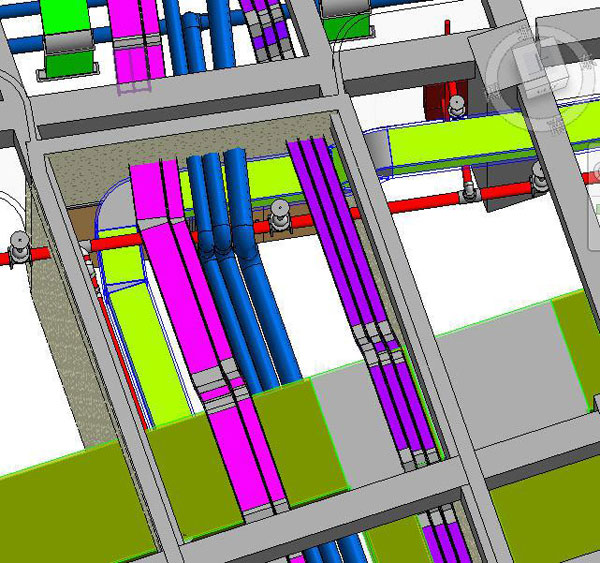

(經過管線綜合梳理的BIM模型)

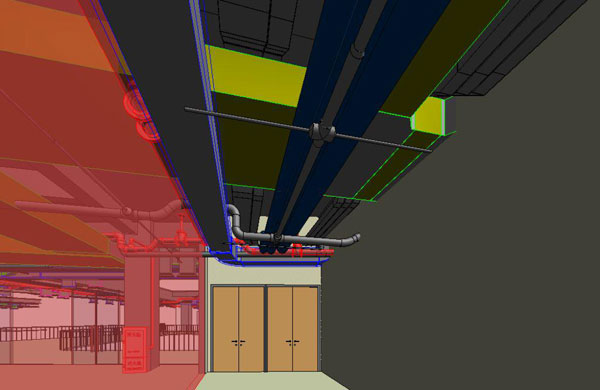

(經過管線綜合梳理后所有管線井井有條)
幕墻施工圖設計中，本項目幕墻龍骨情況比較復雜，在二維圖紙中很難考慮的面面俱到，而依據幕墻施工圖搭建的BIM模型中進行幕墻碰撞檢查，檢查幕墻與結構不交圈，幕墻與鋼結構不交圈的地方，幕墻模板與幕墻鋁板支撐框不交圈的情況，能夠?qū)ξ刺矫鲄^(qū)域提前進行模擬與碰撞檢查，并對幕墻信息進行統計。提前預知幕墻施工質、量上的各種情況，對后期施工具有很大的幫助。

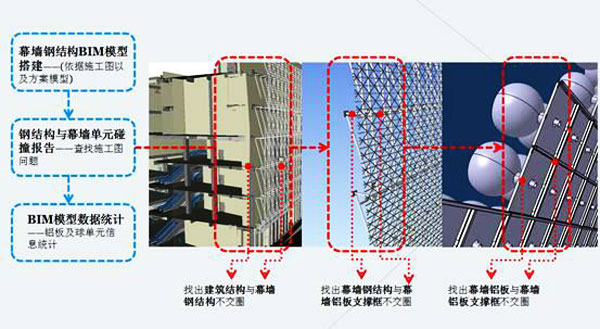

(萬達漢街BIM幕墻審核過程圖)
（二）工程量統計
BIM模型中含有大量構件信息，在本項目中我們?cè)?/font>BIM模型中提取各專業統計匯總表格進行工程量信息統計工作，主要針對設備數量、管線長度、建筑專業用量、結構專業體積等進行統計。所得的數據依附于BIM模型，對整個工程具有指導意義。

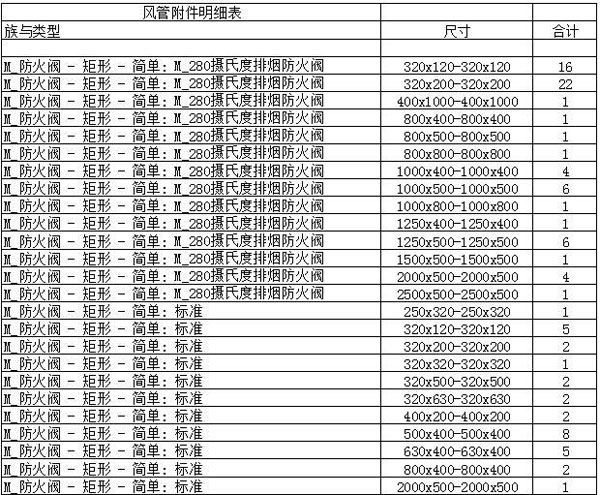

(漢街萬達廣場BIM模型工程量統計)
BIM在漢街萬達廣場項目中的應用滿足大體量工程項目中BIM提供保駕護航的作用，使得BIM能在非標準化項目中發揮它的積極作用。在本次項目中應用BIM技術，是數字化管控項目的有益嘗試。BIM強大的可視化功能提高了業主和其他協同單位對整個過程的參與度，減少后期的設計變更概率，對整個過程有更高的把控能力。模型強大的自動化功能和沖突檢測功能大大提高了設計分析與設計檢查的速度，在更短的時間內得到了更高質量的設計。
