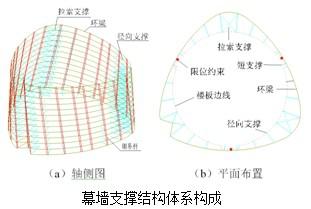

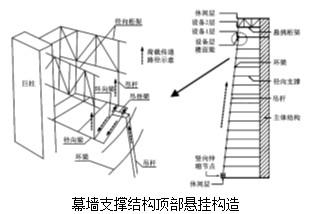

基于幕墻通透輕盈的要求，最終采用了分區懸掛的柔性幕墻支撐結構體系，該體系可有效地協調外幕墻不規則的幾何形態和規則主體結構間的幾何關系，同時相對主體結構能在一定程度上自由變形，從而減小結構構件內力，優化構件截面與形式。各區幕墻支撐體系均為獨立的基本單元，并且采用相同的，由“吊桿-環梁-徑向支撐”組成的柔性懸掛式幕墻支撐結構體系。
6 幕墻及支撐結構節點設計
由于幕墻系統與主體結構之間會產生較大的豎向相對變形差，幕墻支撐與主樓的連接節點須有良好的吸收變形的能力。為此幕墻支撐結構與主體結構連接節點采用了一些吸收變形的構造措施，以保證幕墻系統正常工作。

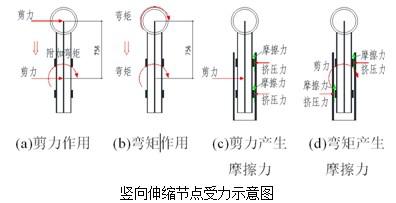

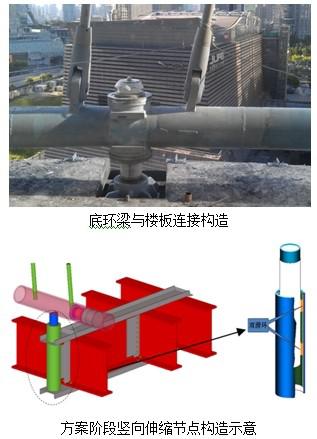

（1）底環梁豎向伸縮節點：該構造主要吸收變形量較大的主體結構的設備層變形、主體結構的壓縮變形、風荷載等引起的兩個設備層間相對豎向變形以及吊桿伸長變形，防止底層板塊系統受到擠壓而破壞。

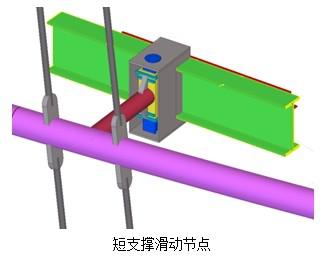

（2）徑向支撐與樓面結構連接節點
一般徑向支撐采用鉸接構造以吸收環梁與樓面的豎向位移差。對于長度很短的徑向支撐，其線剛度大，對其兩端的位移差非常敏感，采用滑動連接構造，以降低支撐因兩端的位移差所產生的次內力。

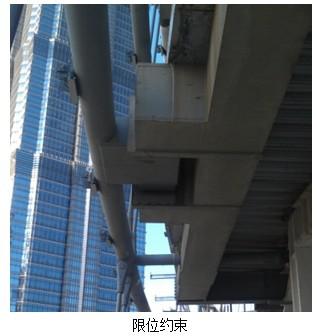

（3）限位約束滑動構造
限位約束構造設置于幕墻與樓面相切處，為幕墻提供扭轉約束并允許幕墻相對主樓上下自由運動。

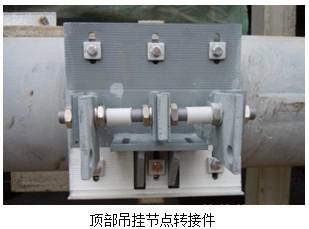

（4）幕墻轉接件
幕墻轉接件構造主要調整支撐鋼結構自重和幕墻單元板塊自重作用下環梁的豎向不均勻變形。

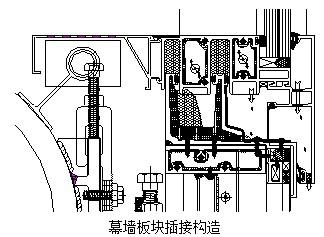

（5）板塊插接構造
上下兩層幕墻板塊插接構造主要吸收在重力荷載、風荷載、地震作用下幕墻板塊鋁框與支撐結構環梁間的相對變形，溫度作用下幕墻鋼吊桿與鋁框熱膨脹系數差異引起相對變形，以及幕墻加工、安裝時產生的誤差。
